模溫機全稱為模具溫度控制機，模溫機是一種溫度控制設備能起到一個精度控溫的作用，根據傳熱媒介的不同，分為 水式模溫機和油式模溫機兩類，那么不同類型的模溫機工作原理管路圖又如何呢？

水式模溫機其熱源是電加熱管，通過PID調節來控制整個設備的運行，傳熱媒介是水，應該是軟水，只是很多客戶的使用環境達不到要求只能使用普通的循環水，要求循環水干凈、沒有雜物，并且有一定的輸送壓力，水式模溫機工作原理管路圖如下：

從上圖可知，水式模溫機的主要作用是加熱、冷卻功能，整套系統設計的一個密閉循環管路系統。在升溫的過程中有一定壓力，需要做到安全。而又因為機器的循環媒介采用的水，要求整套管路（包括接頭、閥門等）都需要采用不銹鋼。

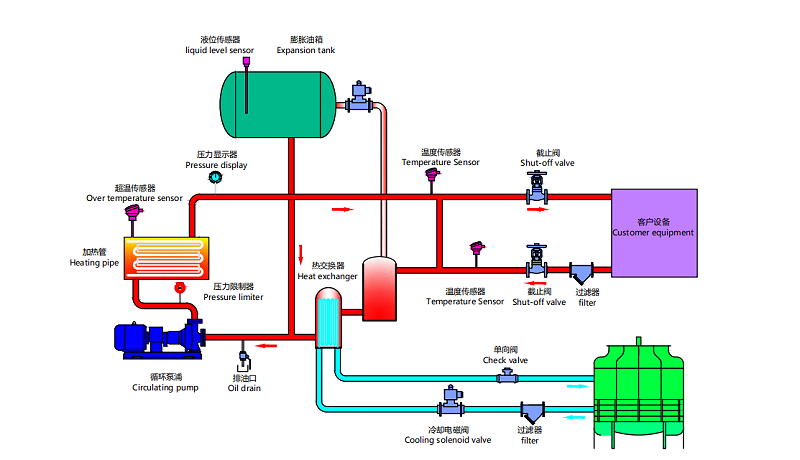

油式模溫機其熱源是電加熱管，通過溫控表調節來控制整個設備的運行，傳熱媒介是導熱油，市場上面有很多類型的導熱油，比較常用的有兩種美孚605型號和長城QLB-300型號，都是可以最高耐溫到320℃的導熱油。選購導熱油的時候，一定要選擇正規廠家并且耐溫、閃點是達到國家使用標準的導熱油。油式模溫機工作原理管路圖如下：

如上圖所示，油式模溫機整套系統的設計是一個半封閉管道式加熱，主要的作用也是加熱、冷卻，油式模溫機很多都是大功率，并且是高溫狀態下運行的，要求整套管路采用的是GB7083型號的無縫鋼管，并且法蘭等要求達到PN16的承壓標準。
